Nokta, Çizgi ve Kapalı Alan çizimlerini nasıl yapıldığı konsundan kullanıcılara öğretmektedir.

Admin 10.03.2020 Kategori : WEB CBS Eğitim Dökümanları

GISLayer yazılımında vektörel çizimler yapabilmek için aynı zamanda vektörel bir katmanın katman kutunuzda var olması gerekmektedir. Eğer vektörel katmanınız yok ise

Veri -> Yeni Katman

butonuna tıklanarak açılan panelden yeni katman oluşturabilirsiniz.

Aşağıdaki görselde yeni katman oluşturma panelinin yeri gösterilmiştir

Harita Üzerinde Vektörel ÇIzim Yapma

1.Adım: Vektörel Katmanın Aktifleştirilmesi

Sistem üzerinden oluşturulan ve ya dosyalar aracılığı ile yüklemiş olduğunuz sayısal verileriniz aynı zamanda çizim yapmanızı sağlayacak olan katmanlardır. Belirlediğiniz katman üzerinden çizim yapabilmek için öncelikle katmanı aktifleştirmemiz gerekir. İlgili katmanın yanında bulunan radyo buton seçilerek katman aktif hale getirebilirsiniz.

Aşağıdaki görselde de radyo butonun yeri gösterilmektedir.

Harita Üzerinde Vektörel ÇIzim Yapma

2.Adım: Vektörel Katmanın Düzenleme ve Çizim Özelliğini Açmak

GISLayer yazılımında vektörel katmanın düzenleme ve çizim özelliğini açmak için katman kutusu panelinde üst buton grubunda bulunan kalem simgesine tıklanarak açılır. Kalem simgesine tıklandıktan sonra ilgili katmanın sağ buton grubunda kalem simgesi belirecektir. Bununla birlikte bu katman artık düzenlenebilir ve çizim araçlarının aktifleşmesi ile birlikte düzenle menüsü açılmış olacaktır. Tanımlanmış olan katman eğer ki

  1. Polygon olarak oluşturulmuşsa poligon çizimler yapılabilir
  2. LineString olarak oluşturulmuşsa çizgiler çizilebilir
  3. Point tipinde oluşturulmuşsa sadece nokta atılabilir
  4. Geometry Collection şeklinde tanımlanmışsa her türlü çizim yapılabilmektedir.

Aşağıda ki görselde de numaralandırılan işlem adımları sonucunda katmanın düzenleme modu aktif olduğu gösterilmektedir.

Harita Üzerinde Vektörel ÇIzim Yapma

3.Adım: Düzenle Panelinde Çizim Modlarının Tanıtılması

GISLayer yazılımında katmanı düzenlenebilir yaptıktan sonra otomatik olarak Düzenle paneli açılacaktır. Bu panelde çizim yapabilmek için sizlere 3 ana geometri tipi sunulmaktadır. Bunlar Nokta At(Point), Çizgi Çiz(LineString) ve Alan Çiz(Polygon) modlarıdır.

Aşağıdaki görselde de bu modların yerleri gösterilmiştir.

Harita Üzerinde Vektörel ÇIzim Yapma

Bu modların özellikleri ve kullanımı aşağıda tanımlanmıştır.

  1. Nokta At: Kullanıcı Nokta At butonuna tıkladıktan sonra harita üzerinde nokta atabilecek duruma gelecek ve harita üzerinde ki her tıklama birer nokta olarak katmanınıza yüklenecektir. İşlem sonunda kullanıcının çizimi bitirebilmesi için iki yöntem vardır. Bunlar;
    1. Ekranın sol üst köşesinde bulunan Çizimi Bitir butonuna tıklamak
    2. Mouse ile sağ tıklayarak açılan sağ menüde çizimi bitir menusunu tıklama

Şeklinde nokta çizme işlemi sonlandırılabilir.

  1. Çizgi Çiz: Kullanıcı Çizgi Çiz butonuna tıkladıktan sonra harita üzerinde çizgi çizmeye başlayabilirsiniz. Kullanıcının çizimi bitirebilmesi için 3 yöntem vardır. Bunlar;
    1. Çizimin son noktasına tıklama
    2. Ekranın sol üst köşesinde bulunan Çizimi Bitir butonuna tıklama
    3. Mouse ile sağ tıklayarak açılan sağ menüde çizimi bitir menusunu tıklama

Şeklinde çizgi çizme işlemi sonlandırılabilir.

  1. Alan Çiz: Kullanıcı Alan Çiz butonuna tıkladıktan sonra harita üzerinde alan çize bilecektir. Kullanıcının çizimi bitirebilmesi için 3 yöntem vardır. Bunlar;
    1. İlk başlanan noktaya tekrar tıklama ile
    2. Ekranın sol üst köşesinde bulunan Çizimi Bitir butonunu kullanarak
    3. Mouse ile sağ tıklayarak açılan sağ menüde çizimi bitir menusunu tıklama

Şeklinde alan çizme işlemi sonlandırılabilir.

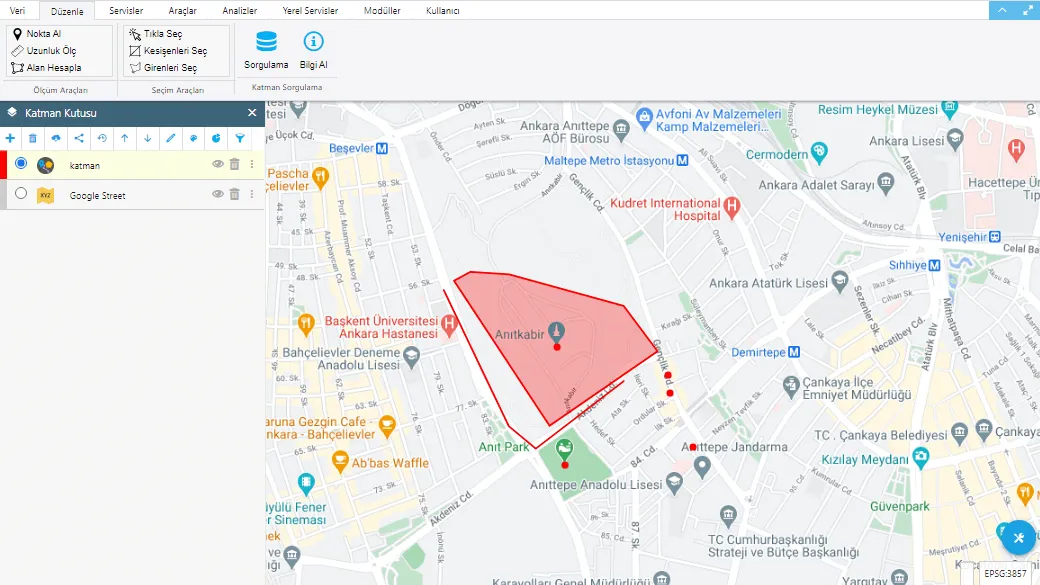

Aşağıdaki görselde vektörel çiziminin örneği gösterilmiştir.

Harita Üzerinde Vektörel ÇIzim Yapma
